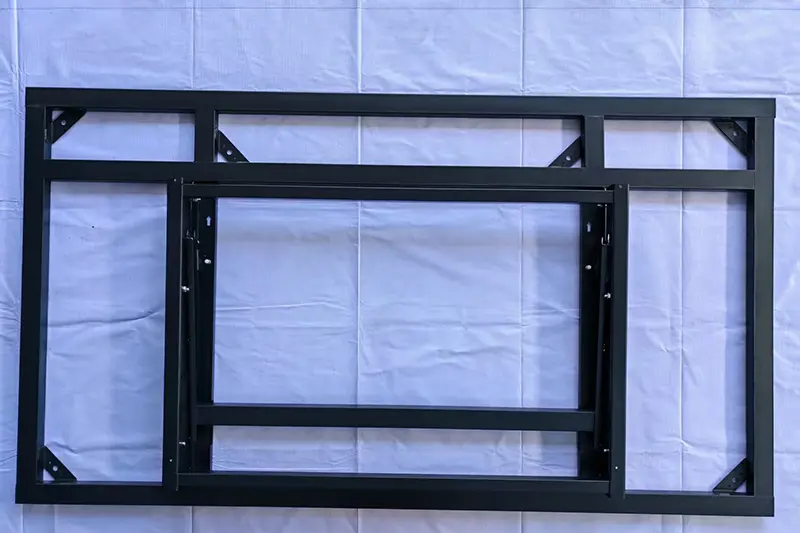

Soporte hidráulico vertical LCD de 86 pulgadas

Hecho a medida para la instalación vertical montada en la pared de pantallas LCD de 86 pulgadas, el soporte hidráulico vertical LCD de 86 pulgadas adopta placas de acero engrosadas de 2,5 mm y un sistema de varilla hidráulica dual, integrado con una estructura de soporte de carga de cuatro ganchos y placa de soporte, cinco cerraduras anticaída y un compartimento oculto para gestión de cables. Admite ajuste de paso hidráulico y desmontaje rápido, con una capacidad de carga máxima de 120 kg, ideal para escenarios de instalación de pantallas verticales en grandes salas de conferencias, centros de comando, salas de exposiciones digitales y más.

Estructura central y materiales

1. Marco principal:

Placas de acero engrosadas de alta resistencia laminadas en frío más montantes de aleación de aluminio reforzados, formados integralmente para un rendimiento antideformación y una mayor capacidad de carga.

2. Componentes hidráulicos:

Cilindros hidráulicos industriales de carrera larga con amortiguación estable y presión de rodamiento distribuida uniformemente para levantar cribas grandes sin esfuerzo

3. Conjunto de placa colgante:

Placa colgante vertical VESA ampliada exclusiva para pantallas de 86 pulgadas, compatible con patrones de orificios convencionales, incluidos 400×600 y 600×800

4. Estructura de Seguridad:

Cerraduras triples anticaída más almohadillas de goma antideslizantes que absorben los golpes para evitar que se aflojen accidentalmente y proteger el panel de la pantalla.

5. Accesorios de fijación:

Pernos de expansión engrosados ​​estándar nacional para una tensión uniforme en la pared y una instalación más firme

Ventajas del producto

1. Estructura personalizada para mamparas de gran tamaño.

Diseño mecánico optimizado exclusivamente para montaje vertical de 86 pulgadas, más estable, bien ajustado y más seguro que los soportes universales. Se agregan nervaduras de refuerzo en puntos clave de tensión para evitar la deformación después de un uso prolongado.

2. Varillas hidráulicas dobles: seguridad redundante y que ahorra mano de obra

Una pantalla de 86 pulgadas pesa mucho; Las varillas hidráulicas individuales requieren fuerza adicional durante el ajuste y son propensas a fugas de aceite. Las varillas dobles paralelas brindan una amortiguación distribuida uniformemente para un fácil ajuste. Si una varilla falla, la otra aún puede brindar soporte para mayor seguridad.

3. Protección anticaída de cinco capas

Hebilla principal combinada, bloqueo auxiliar, deflector anti-elevación, tornillos anti-elevación torcidos a mano y almohadillas de goma antideslizantes, adecuados para entornos comerciales con mucho tráfico.

4. Bajos costos de operación y mantenimiento

Extracción de la pantalla sin herramientas: desbloquee los pestillos de seguridad, gire los tornillos manuales y levante la pantalla.

Espacios de mantenimiento reservados en los paneles laterales: los cables traseros se pueden mantener sin quitar la pantalla.

Compartimento magnético para gestión de cables: los cables se pueden agregar o reemplazar sin herramientas.

5. Alta utilización del espacio

El diseño vertical montado en la pared ocupa un espacio horizontal mínimo, perfecto para espacios estrechos como pasillos, vestíbulos y entradas de ascensores.

6. Amplia gama de aplicaciones

Aplicable a conferencias, exposiciones, centros comerciales, hospitales, oficinas gubernamentales, estudios de transmisión en vivo y otros escenarios.

Pasos de instalación (exclusivo para montaje vertical de 86 pulgadas)

1. Verifique la capacidad de carga de la pared, calibre la línea central vertical con un nivel y marque las posiciones de perforación.

2. Taladre agujeros, instale pernos de expansión engrosados ​​y fije la base principal para garantizar verticalidad y firmeza.

3. Monte la placa colgante VESA ensanchada en los orificios estándar en la parte posterior de la pantalla de 86 pulgadas.

4. Alinee la pantalla con las ranuras de sujeción del soporte y cuélguela lentamente; El sistema hidráulico proporciona soporte y amortiguación automáticos.

5. Fije los cierres triples de seguridad anticaída y compruebe que no estén flojos.

6. Organice los cables en canales verticales y ajuste la altura y el ángulo de paso.

7. Realice una inspección completa de estabilidad antes de ponerlo en uso.

Escenarios aplicables

Preguntas frecuentes

P1: Las pantallas de 86 pulgadas son pesadas. ¿Puede el soporte sostenerlos de manera estable sin deformarse?

R: Sí. Se han realizado estrictas pruebas de carga. El cuerpo principal utiliza placas de acero de 2,5 mm de espesor con nervaduras de refuerzo en puntos clave de tensión, que no muestran deformación bajo una carga estática máxima de 150 kg. La mayoría de las pantallas comerciales convencionales de 86 pulgadas (Sony, Samsung, LG, etc.) pesan entre 55 y 70 kg, muy por debajo del límite de carga de diseño. Se recomienda comprobar el apriete de los tornillos cada seis meses.

P2: ¿Cuáles son las ventajas de las varillas hidráulicas duales sobre las varillas simples?

R: Dos ventajas principales:①Amortiguación uniforme: Las pantallas pesadas de 86 pulgadas exigen una gran fuerza de amortiguación de las varillas individuales, lo que hace que el ajuste requiera mucha mano de obra y aumente los riesgos de fugas de aceite. Las varillas dobles paralelas distribuyen uniformemente la tensión para un funcionamiento más suave.②Seguridad redundante: si una varilla hidráulica falla, la otra aún puede ofrecer soporte básico, una característica de seguridad que no está disponible con los diseños de varilla única.

P3: ¿Es necesario utilizar herramientas para quitar la pantalla?

R: No se requieren herramientas para el mecanismo de desmontaje de la pantalla; simplemente gire los pestillos de seguridad y gire los tornillos manuales antilevantamiento para levantar la pantalla. Sin embargo, las pantallas de 86 pulgadas pesan entre 55 y 70 kg, por lo que se recomienda encarecidamente dos operadores. Para el mantenimiento de los cables (por ejemplo, conectar/desconectar cables HDMI), no es necesario retirar la pantalla gracias a los espacios de mantenimiento laterales reservados.

P4: ¿Cómo agregar cables nuevos después de ocultar el cableado?

R: Extremadamente conveniente. La tapa del compartimento de cables está fijada magnéticamente y se puede abrir sin herramientas. Agregue o reemplace cables abriendo la cubierta, pasando los cables hacia adentro y cerrándola; no es necesario desmontar la pantalla.

P5: ¿Qué tipos de paredes son adecuadas para la instalación de una pantalla de 86 pulgadas?

R: Sólo se aceptan paredes sólidas de concreto o paredes sólidas de ladrillo. Los paneles de yeso, las paredes de quilla de acero liviano y las paredes de bloques huecos no pueden soportar con seguridad el peso de una pantalla de 86 pulgadas. Los pernos de expansión engrosados ​​suministrados están especialmente diseñados para paredes de hormigón y ladrillo macizo. Se recomienda una inspección profesional in situ si no se sabe con certeza el tipo de pared.

P6: ¿Cuánto pesa una pantalla real de 86 pulgadas y cuántos instaladores se necesitan?

R: La mayoría de las pantallas comerciales convencionales de 86 pulgadas pesan entre 55 y 70 kg netos. Una persona puede montar la base de la pared, mientras que para colgar la pantalla se necesitan dos trabajadores (uno que sostiene la pantalla y el otro que alinea los ganchos). Se recomienda utilizar equipos o maquinaria de elevación para evitar lesiones personales.
