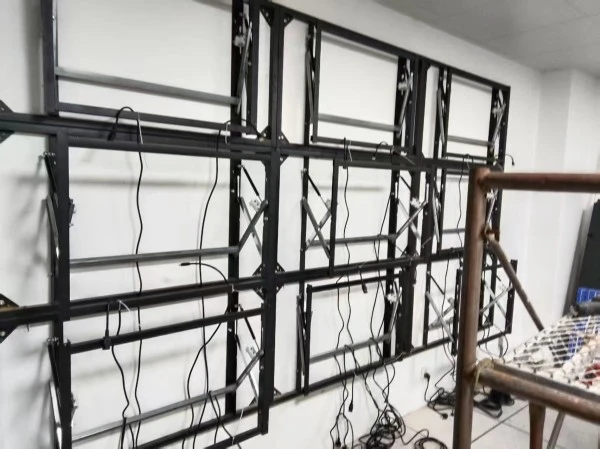

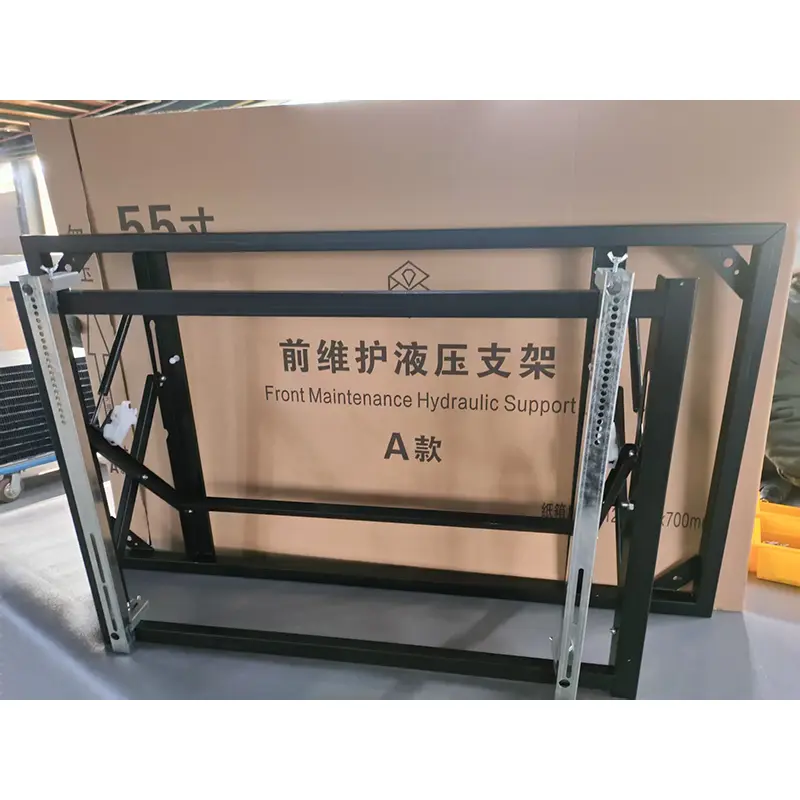

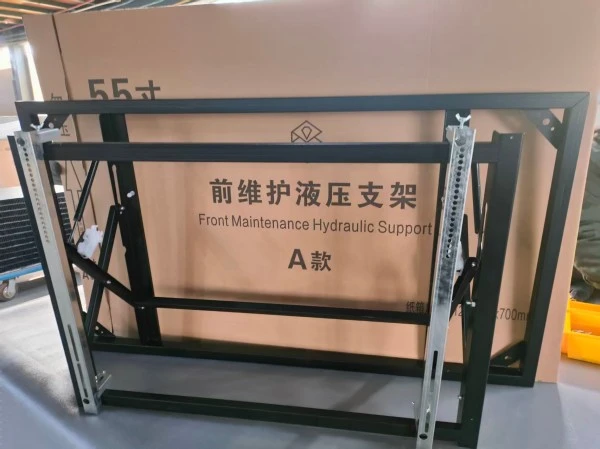

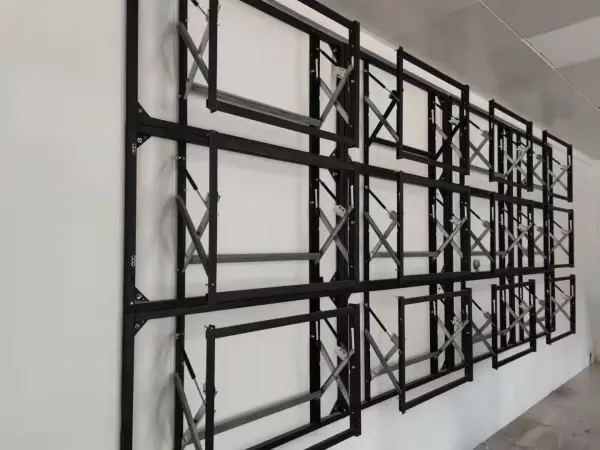

Soporte de pared para vídeo de 49 pulgadas

Este sistema de montaje modular está diseñado exclusivamente para paneles de video wall LCD de 49 pulgadas y admite múltiples pantallas para formar grandes paredes de visualización. En comparación con la versión de 46 pulgadas, los paneles de 49 pulgadas pesan más (20 a 30 kg cada uno) y cuentan con biseles más delgados, lo que impone mayores requisitos en cuanto a la capacidad de carga del soporte y la precisión del ajuste. Construido con perfiles engrosados ​​y mecanismos de ajuste fino de amplio rango, el soporte garantiza planitud y estabilidad a largo plazo para grandes videowalls. Es ideal para salas de conferencias de alta gama, salas de exposiciones de marcas, pantallas de información del metro, paredes de fondo para grandes eventos y otros escenarios.

Especificaciones estructurales y de materiales

¿Por qué los contratistas eligen este soporte especial de 49 pulgadas?

Ventajas del producto

1. Ajuste preciso del espacio para paneles de 49 pulgadas con bisel ultraestrecho

Los paneles de 49 pulgadas generalmente tienen biseles más delgados que los de 46 pulgadas y son más sensibles a errores de empalme. Equipado con un ajuste fino multidimensional de amplio rango (ajuste vertical, horizontal, frontal y posterior e inclinación), el soporte estabiliza los espacios entre 0,5 y 1,2 mm para lograr efectos visuales perfectos y sin divisiones.

2. Alta capacidad de carga frente a acuerdos a largo plazo

Los paneles individuales pesan hasta 30 kg y los soportes comunes tienden a inclinarse hacia adelante en la parte superior o a hundirse en la parte inferior después de medio año de uso. Al adoptar una estructura de carga distribuida multipunto y soportes de carga inferiores, este soporte ofrece una capacidad de carga segura de ≥80 kg. Pasó pruebas de simulación sísmica y de vibración y mantiene una estructura estable bajo operación continua de 7×24 horas.

3. Diseño flexible con instalación mixta horizontal y vertical

Admite combinaciones arbitrarias de filas y columnas (2×2, 3×3, 3×4, 1×5, etc.) y diseños de matrices mixtas horizontales/verticales. La versión de suelo no requiere perforación en la pared, adecuada para paredes de mármol, mamparas de vidrio e instalaciones temporales.

4. Mantenimiento independiente y extracción rápida de un solo panel

El diseño de sujeción independiente fija cada panel de 49 pulgadas por separado. El reemplazo de paneles defectuosos y el mantenimiento del cableado trasero no requieren el desmantelamiento de las pantallas adyacentes; La operación por una sola persona reduce el tiempo de mantenimiento en un 70%.

5. Cableado oculto para un diseño ordenado y compatible

Se reservan canales de cables independientes en los lados y en la parte posterior del soporte para separar los cables de alimentación (corriente fuerte) y los cables HDMI/Ethernet (corriente débil), evitando interferencias de señal y cumpliendo con los estándares de inspección y seguridad contra incendios.

6. Modos de montaje dual para varios tipos de paredes

•Montaje en pared: Para paredes de hormigón y ladrillo macizo, se incluyen pernos de expansión estándar M10

•De suelo: base opcional para ubicaciones no perforables, como centros de actividades, salas de exposiciones temporales y paredes de mármol.

Pasos de instalación

Se necesitan dos trabajadores; La instalación de un juego de 4 paneles tarda aproximadamente entre 2 y 2,5 horas.

1. Diseño del esquema

Determine las dimensiones del soporte según la cantidad de paneles (por ejemplo, diseño de 3×4) y marque las líneas de posicionamiento en la pared o el suelo.

2. Instalación del marco principal

(1) Montado en la pared: Instale vigas horizontales (una por fila) fijadas a la pared con pernos de expansión M10 a intervalos ≤600 mm.

(2) De pie: monte las columnas izquierda y derecha más los tirantes transversales inferiores, asegúrelos al suelo con pernos de expansión M12 y refuerce las columnas con tirantes diagonales.

3. Preinstale las placas colgantes

Fije placas colgantes de ajuste fino a los orificios VESA en la parte posterior de los paneles de 49 pulgadas, asegurando la alineación horizontal.

4. Montar paneles

Comience desde la fila inferior, alinee los ganchos de las placas colgantes con las ranuras de las vigas, deslícelos a lo largo de las pendientes de las guías y ajuste los pestillos inferiores.

5. Ajuste de precisión

Ajuste los tornillos niveladores con la llave hexagonal suministrada para lograr espacios uniformes y superficies de panel planas.

6. Gestión de cables

Pase los cables a lo largo de los canales laterales para cables, con puntos de sujeción de cables dedicados detrás de cada panel.

7. Bloqueo final

Apriete las contratuercas de todas las unidades e inspeccione la planitud general.

Escenarios de aplicación

Cuadro de selección de productos

Preguntas frecuentes

P1: ¿Se puede fabricar un soporte de pared para video de 49 pulgadas para empalmes curvos?

R: El modelo estándar es para empalmes planos. Se encuentran disponibles adaptadores curvos personalizados para las pantallas de exhibición circundantes; proporcione parámetros de radio a pedido.

P2: ¿Se puede ajustar libremente el diseño de la pantalla?

R: Sí. La estructura modular admite combinaciones flexibles con filas y columnas personalizables.

P3: ¿Quitar un solo panel afectará la estabilidad de todo el video wall?

R: El diseño de sujeción independiente garantiza que el desmontaje por separado de un panel no perturbe el resto de la estructura.

P4: ¿Durante cuánto tiempo se mantendrán constantes las brechas ajustadas después del ajuste fino?

R: En condiciones de uso normal, las contratuercas mantienen la precisión de la separación durante 6 meses sin necesidad de reajuste; Se recomienda una inspección cada seis meses.

P5: ¿Qué es más estable, el de pared o el de suelo?

R: Ambos presentan una resistencia estructural idéntica. La selección depende de las condiciones de la pared:

•Paredes de hormigón/ladrillo macizo: Montados en la pared (menor coste)

•Paredes de quilla de vidrio/mármol/acero ligero: De pie (sin daños a la pared)

•Instalaciones temporales y móviles: De pie (montaje y desmontaje repetidos)
