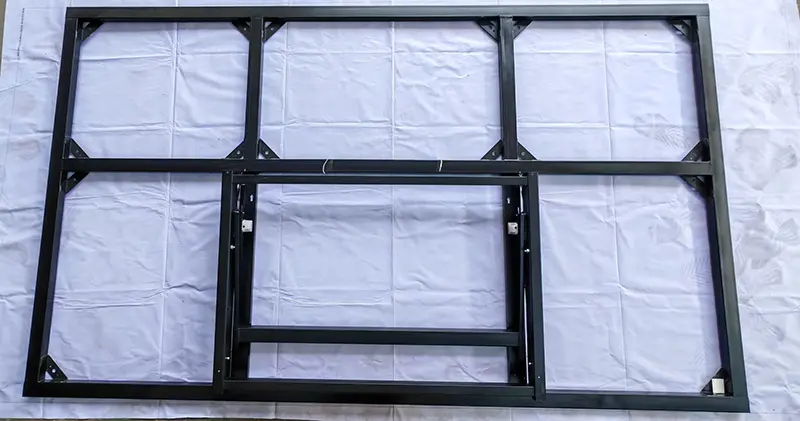

Soporte hidráulico vertical LCD de 100 pulgadas

El soporte hidráulico vertical LCD de 100 pulgadas es un sistema de soporte de alta resistencia diseñado para pantallas gigantes LCD de 100 pulgadas (también compatible con modelos de 102/105 pulgadas). A diferencia de los soportes para pantallas de 98 pulgadas y más pequeñas, una pantalla simple de 100 pulgadas suele pesar más de 130 kg y mide casi 2,2 metros de altura, lo que no se puede sostener de forma segura únicamente con un montaje en la pared. Este producto presenta una estructura híbrida que combina soporte de pared auxiliar y soporte de suelo. La mayor parte de la carga vertical se transfiere al suelo, mientras que la pared sólo sirve para evitar vuelcos y fijar el posicionamiento.

Materiales y artesanía

1. Marco principal:

Placas de acero laminadas en frío engrosadas y ensanchadas con nervaduras de refuerzo para una mayor capacidad de carga y resistencia a la torsión sin deformación.

2. Sistema hidráulico:

Los componentes de amortiguación hidráulica dual de grado industrial ofrecen soporte uniforme, elevación suave y amortiguación silenciosa.

3. Conjunto de placa colgante:

Placa colgante vertical VESA ensanchada personalizada para pantallas de 100 pulgadas, compatible con orificios de montaje estándar para pantallas de gran tamaño.

4. Protección de seguridad:

Múltiples pestillos anticaídas y almohadillas de goma antideslizantes que absorben los golpes para evitar caídas accidentales.

5. Accesorios de fijación:

Pernos de expansión engrosados ​​y alargados estándar nacional para distribuir uniformemente la tensión de la pared para una instalación más firme.

Ventajas del producto

1. Personalizado para pantallas gigantes:

Optimizado exclusivamente para montaje vertical de 100 pulgadas, más estable y bien ajustado que los soportes universales.

2. Sistema hidráulico que ahorra mano de obra:

Ajuste sin esfuerzo para proteger la pantalla y sus puertos.

3. Bajo costo de mantenimiento:

Diseño de desmontaje rápido operable sin técnicos profesionales.

4. Ahorro de espacio:

Diseño vertical que se adapta a la pared con una huella horizontal mínima, ideal para vestíbulos, pasillos y salas de exposiciones.

5. Amplia aplicabilidad:

Funciona para conferencias, exposiciones, centros comerciales, hospitales, oficinas gubernamentales, industrias de medios y más.

Comparación de costos de operación y mantenimiento con soportes tradicionales

Requisitos de pared y especificaciones de instalación

Advertencia de seguridad crítica

Una pantalla de 100 pulgadas pesa más de 90 kg. Los tipos de pared inadecuados pueden provocar la caída de la pantalla, lo que provocará pérdidas de propiedad y lesiones personales.

Tipos de muros permitidos (todos los requisitos deben cumplirse simultáneamente)

Tipos de paredes prohibidos (instalación estrictamente prohibida)

Herramientas necesarias y número de instaladores

Pasos de instalación

1. Inspección de la pared: Confirme que la pared sea de concreto sólido o ladrillo con un espesor calificado.

2. Posicionamiento y marcado: use un nivel láser para dibujar la línea central vertical y marcar 8 puntos de perforación.

3. Perforación y limpieza de orificios: taladre orificios a una profundidad ≥100 mm con un martillo eléctrico, elimine los residuos e inserte tubos de expansión M10.

4. Fijación de la base: Monte la base de la pared, apriete los 8 pernos de expansión paso a paso y verifique la verticalidad.

5. Instalación de la placa colgante VESA: coloque la placa VESA ensanchada en la parte posterior de la pantalla de 100 pulgadas (compatible con patrones de orificios 600×400, 800×600, 900×600).

6. Preparativos para colgar la pantalla: Inspeccione las varillas hidráulicas y los pestillos de seguridad; Ajuste la plataforma elevadora a la altura de instalación.

7. Monte la pantalla: Dos trabajadores levantan la pantalla mientras un operador guía los ganchos para alinearlos con las ranuras de la base y bajarlos lentamente.

8. Cierres de seguridad: Apriete secuencialmente las hebillas principales, los cierres de seguridad laterales y los tornillos antiinclinación hechos a mano.

9. Ajuste y gestión de cables: dirija los cables hacia el compartimento magnético para cables y ajuste el ángulo de inclinación a la posición de visualización óptima.

10. Inspección final: Agite la pantalla para confirmar que no esté floja y verifique todos los pestillos.

Escenarios aplicables

Oficina Corporativa

Grandes pantallas en salas de conferencias, exhibiciones de bienvenida en recepción, paredes de exhibición de cultura corporativa

Exhibición comercial

Pantallas publicitarias para centros comerciales, pantallas de demostración de exposición de marcas, pantallas de carteles digitales para tiendas.

Gobierno y servicios públicos

Pantallas de divulgación de información en salas gubernamentales, pantallas de guía de hospitales, pantallas de guía de lugares de exposición.

Medios y transmisión en vivo

Pantallas gigantes verticales para transmisión en vivo de videos cortos, pantallas de contenido multimedia, pantallas de información de estudio

Educación y formación

Pantallas de boletines del campus, pantallas de demostración de salas de formación, pantallas interactivas para instituciones de formación

Preguntas frecuentes

P1: ¿Cuál es la capacidad de carga máxima de este soporte vertical de 100 pulgadas?

R: Construido con placas de acero engrosadas y ensanchadas y doble soporte hidráulico, su carga máxima alcanza los 130 kg, cubriendo completamente el peso de todo tipo de pantallas grandes de 100 pulgadas.

P2: ¿La pantalla de 100 pulgadas montada verticalmente se inclinará hacia adelante debido al centro de gravedad desplazado hacia adelante?

R: Adopta una estructura de gravedad especial con polarización trasera con placas colgantes desplazadas hacia atrás para desplazar la carga hacia adentro, eliminando la inclinación hacia adelante y la deformación de los bordes.

P3: ¿Cuál es la distancia entre la pantalla y la pared después de la instalación vertical?

R: El espacio entre la pared es de solo 60 mm–85 mm, es ultradelgado, ahorra espacio y tiene una apariencia limpia y minimalista.

P4: ¿Es el soporte propenso a deformarse durante el transporte?

R: Cuenta con piezas estructurales estampadas integradas, embalaje totalmente reforzado y protección dura en las esquinas, con fuerte compresión y resistencia a caídas para evitar deformaciones durante el transporte.

P5: ¿Cómo ocultar cables y agregar cables nuevos más adelante?

R: El soporte viene con un compartimento magnético para cables incorporado (60 cm de ancho × 120 cm de alto × 4 cm de profundidad) que contiene 4 cables HDMI, 2 cables de alimentación y 2 cables de red. La cubierta está fijada magnéticamente y se puede abrir sin herramientas. Para agregar o reemplazar cables: abra la cubierta, coloque cables nuevos dentro y cierre la cubierta; no es necesario quitar la pantalla.

P6: ¿Se puede montar horizontalmente? ¿Admite ajuste de nivel horizontal?

R: Este modelo solo admite montaje vertical, con su estructura optimizada para la distribución vertical de la gravedad de la pantalla. Si es necesario cambiar entre la orientación horizontal y vertical, compre nuestro soporte giratorio. Para alineación horizontal: calibre con un nivel láser durante la instalación de la base; El ajuste horizontal fino (±2°) está disponible después del montaje de la pantalla.

P7: ¿El soporte es a prueba de golpes y adecuado para regiones propensas a terremotos?

R: Ha pasado pruebas de vibración que simulan frecuencias de terremotos de magnitud 8, sin que la pantalla se caiga ni los pestillos se aflojen. Los deflectores antielevación y las almohadillas de goma antideslizantes en el diseño de bloqueo de seguridad de seis pliegues están especialmente optimizados para entornos de vibración. Es aplicable a zonas sísmicas como Japón, Taiwán, Chile, Turquía y California, EE. UU.
