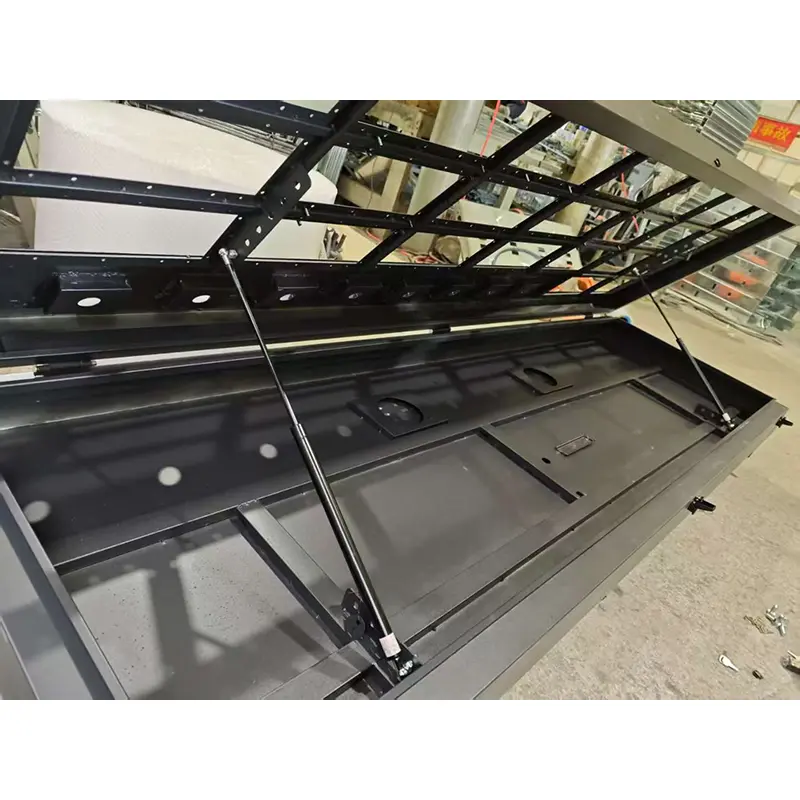

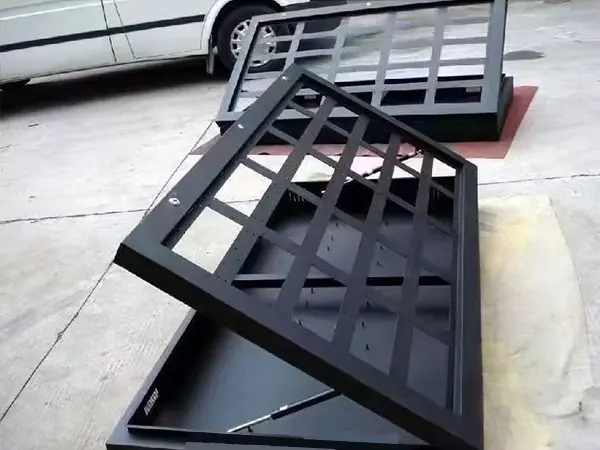

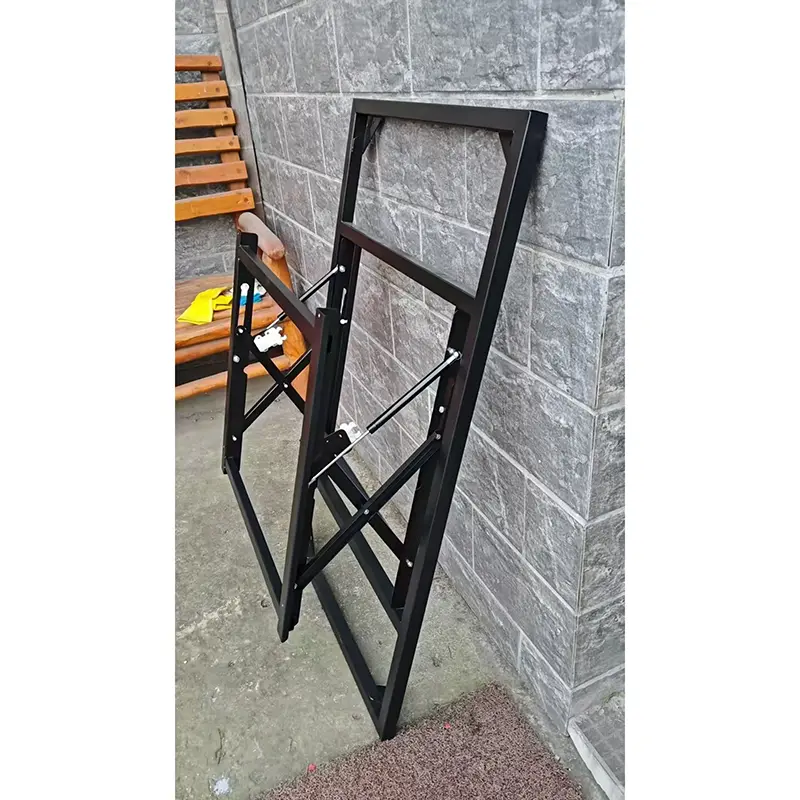

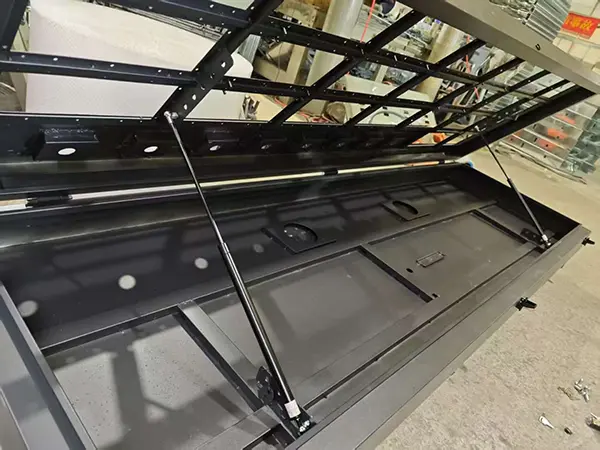

Soporte mecánico hidráulico de chapa metálica

Un soporte mecánico hidráulico de chapa es un dispositivo de soporte con un cuerpo principal de chapa integrado con funciones de elevación hidráulica. Se utiliza ampliamente en escenarios que requieren alta rigidez, planitud y precisión de microajuste, como máquinas herramienta de precisión, equipos de prueba, líneas de producción automatizadas y equipos de imágenes médicas.

En comparación con los soportes tradicionales soldados de acero fundido o de sección, los soportes de chapa metálica presentan un peso ligero, una apariencia ordenada, una designabilidad flexible y atractivos acabados superficiales. Impulsado por cilindros hidráulicos, el soporte permite un ajuste preciso de la altura de la plataforma de soporte. Combinado con rieles guía de precisión o postes guía, garantiza verticalidad y estabilidad durante la elevación.

¿Por qué elegir nuestro soporte hidráulico de chapa metálica?

Características materiales y estructurales

El cuerpo principal se forma doblando una única lámina de acero laminada en frío, con soldaduras uniformes y firmes, ofreciendo una integridad mucho mejor que los marcos empalmados. La superficie está recubierta con pintura protectora en aerosol, resistente a golpes y oxidación, y no propensa a rayarse ni oxidarse durante el uso diario.

Los componentes de potencia hidráulica sellados incorporados adoptan una tecnología de sellado superior para evitar fugas bajo presión. Se instalan casquillos resistentes al desgaste en juntas móviles para una amortiguación moderada de elevación y empuje. La fuerza se distribuye uniformemente por toda la unidad y la base ensanchada mejora aún más la estabilidad de colocación.

Ventajas del proceso

1.Formado doblando una sola placa de acero laminado en frío para reducir las costuras de soldadura.

2.Costillas de refuerzo dobles en posiciones clave que soportan tensiones.

3.La estructura de flexión logra una rigidez similar a la de las piezas fundidas con el mismo peso.

Comparación con procesos tradicionales

Parámetros técnicos

Ventajas del producto

1.Rendimiento de alto costo:

En comparación con los soportes fundidos o mecanizados, las estructuras de chapa tienen bajos costos de moldeo y son económicas para la producción en lotes pequeños.

2.Diseño flexible:

Contorno, orificios y recortes a evitar personalizables según el diseño del equipo del cliente, adecuado para equipos no estándar.

3.Operación que ahorra mano de obra:

La asistencia hidráulica permite levantar cargas pesadas con sólo unos pocos kilogramos de fuerza manual, reemplazando el engorroso ajuste de tornillos.

4.Fuerte adaptabilidad ambiental:

Las versiones pulverizadas o de acero inoxidable cumplen con los requisitos de limpieza y anticorrosión para las industrias electrónica, médica y alimentaria.

5.Fácil mantenimiento:

Sellos hidráulicos universales estándar; La estructura de chapa metálica no tiene componentes internos complejos con una baja tasa de fallas.

Escenarios de aplicación

Soporte para equipos de control de talleres industriales, colocación de elevación de pantallas grandes para conferencias, soportes de carga para exhibidores, soportes para instrumentos de salas de máquinas, marcos fijos para terminales inteligentes de supermercados, soportes de pantallas multifuncionales para oficinas.

Pasos de instalación

✅Coloque el soporte en un suelo plano o en la base del equipo, ajuste cuatro almohadillas amortiguadoras para nivelar la plataforma (use un nivel de burbuja).

✅Conecte las tuberías hidráulicas (las bombas eléctricas necesitan suministro de energía), ventile el aire: levante y baje la carrera completa 2 o 3 veces de forma manual o eléctrica.

✅Eleve el equipo objetivo o las piezas de trabajo a la plataforma, fíjelos mediante ranuras en T o orificios roscados.

✅Levante hasta la altura objetivo con el volante o los botones, cierre la válvula de bloqueo o apriete la contratuerca mecánica.

✅Inspeccionar el hundimiento de la plataforma; poner en servicio si no hay una caída evidente en 30 minutos.

Notas de puesta en servicio

.La ventilación de aire es obligatoria para el primer uso; de lo contrario, el levantamiento podría atascarse o sacudirse.

.Confirma que el voltaje de alimentación coincide con los modelos eléctricos (220 V/380 V).

.Apretar todos los pernos de fijación del equipo para evitar desplazamientos.

.Primer cambio de aceite hidráulico: después de 500 horas de funcionamiento.

.Inspección periódica: Compruebe el nivel de aceite hidráulico y las piezas de sellado cada 3 meses.

Diferencias esenciales con respecto a los soportes tradicionales fundidos/soldados

Preguntas frecuentes (FAQ)

P1: ¿El soporte hidráulico de chapa es lo suficientemente fuerte en comparación con los soportes fundidos?

R: Con un diseño razonable de flexión y refuerzo de nervaduras, la chapa logra una rigidez cercana a la de las piezas fundidas con el mismo peso. Satisface completamente cargas de 300 kg a 2 toneladas. Para cargas superiores a 3 toneladas, se recomiendan perfiles soldados de acero o soluciones fundidas.

P2: ¿Se pueden personalizar tamaños o formas no estándar?

R: Sí. Proporcione dibujos en 3D o bocetos dibujados a mano y completaremos el despliegue de la chapa y la verificación de la resistencia. El plazo de entrega personalizado convencional es de 7 a 15 días.

P3: ¿Es necesario realizar una calibración periódica?

R: Después de la instalación y nivelación inicial, inspeccione únicamente el nivel horizontal cada medio año sin impactos fuertes. No se requiere ninguna calibración especial para el sistema hidráulico.

P4: ¿Cuánto tiempo lleva el montaje completo?

R: Los componentes están claramente clasificados; El montaje completo se puede finalizar rápidamente siguiendo las instrucciones de montaje.
